2 浏览方案（1）：大型园区及监控网络配置说明
监控系统划分VLAN的实例可以通过以下步骤实现：
确定VLAN数量和IP范围：
VLAN10：IP范围为192.168.0.2~192.168.1.254，子网掩码为255.255.255.0，容纳253个设备，专供管理区设备。
VLAN20：IP范围为192.168.1.2~192.168.1.254，子网掩码为255.255.255.0，容纳254个设备，专供A区摄像头。
VLAN30：IP范围为192.168.2.2~192.168.2.254，子网掩码为255.255.255.0，覆盖B区。
VLAN40、VLAN40、VLAN50同理划分，分别管理C区、D区、E区
在核心三层交换机上配置VLAN和IP地址：
进入VLANIF10，配置IP地址192.168.0.1作为管理区网关。
进入VLANIF20，配置IP地址192.168.1.1作为覆盖A区的网关。
依次类推，为每个VLAN配置相应的IP地址和网关
端口配置：

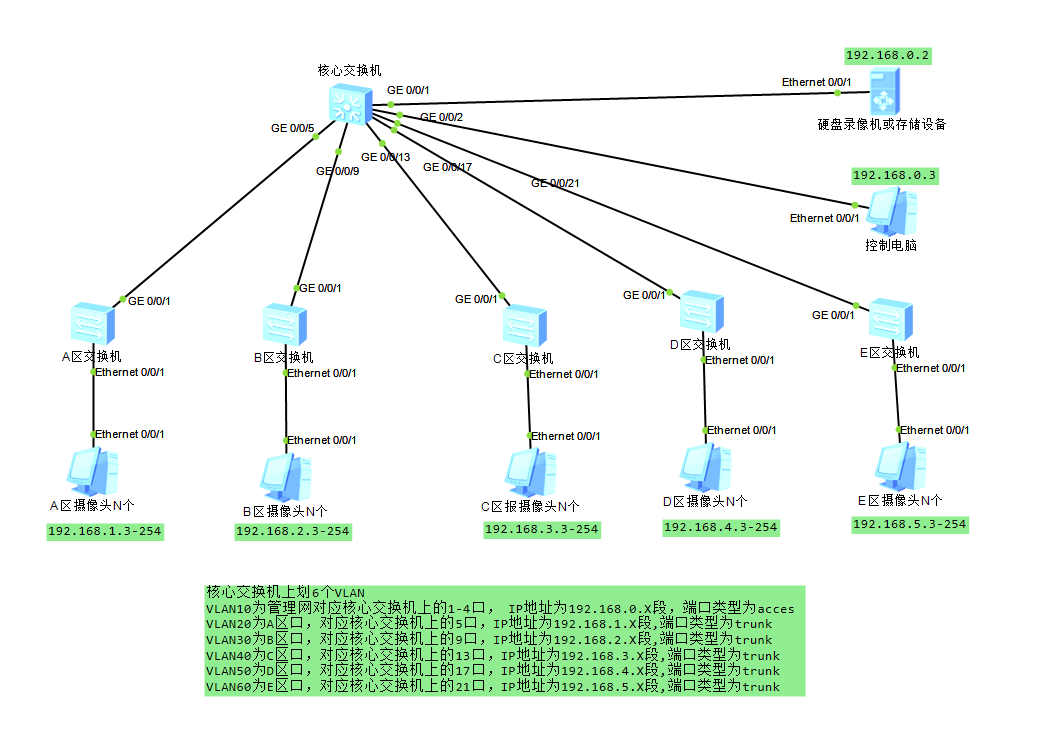

将连接下面接入交换机的端口设置为trunk模式，并允许指定的VLAN通过。图上所示5口可以访问vlan10与vlan20并配置trunk模式下接A区交换机，9口可以访问vlan10与vlan30并配置trunk模式下接B区交换机，13口可以访问vlan10与vlan40并配置trunk模式下接C区交换机，17口可以访问vlan10与vlan50并配置trunk模式下接D区交换机，21口可以访问vlan10与vlan60并配置trunk模式下接E区交换机，
具体实操：
核心交换机上操作：
1、<Huawei>System-view
[Huawei] vlan batch 10 20 30 40 50 60
解释：一次性批量创建VLAN 10,VLAN 20 vlan30 vlan40 vlan50 vlan60
2. 分配端口到对应VLAN
首先进入系统视图:system-view
先进入端口范围配置管理网络端口：
[Huawei] port-group group-member G0/0/1 to G0/0/4
[Huawei-If-range] port link-type access
[Huawei-If-range] port default vlan 10
[Huawei-If-range] quit
3、设置对应下联交换口
[Huawei]interface G0/0/5
[Huawei-GigabitEthernet0/0/5]port link-type trunk
[Huawei-GigabitEthernet0/0/5] port trunk allow-pass vlan 10 20
[Huawei-GigabitEthernet0/0/5] quit
[Huawei]interface G0/0/9
[Huawei-GigabitEthernet0/0/9]port link-type trunk
[Huawei-GigabitEthernet0/0/9] port trunk allow-pass vlan 10 30
[Huawei-GigabitEthernet0/0/9] quit
[Huawei]interface G0/0/13
[Huawei-GigabitEthernet0/0/13]port link-type trunk
[Huawei-GigabitEthernet0/0/13] port trunk allow-pass vlan 10 40
[Huawei-GigabitEthernet0/0/13] quit
[Huawei]interface G0/0/17
[Huawei-GigabitEthernet0/0/17]port link-type trunk
[Huawei-GigabitEthernet0/0/17] port trunk allow-pass vlan 10 50
[Huawei-GigabitEthernet0/0/17] quit
[Huawei]interface G0/0/21
[Huawei-GigabitEthernet0/0/21]port link-type trunk
[Huawei-GigabitEthernet0/0/21] port trunk allow-pass vlan 10 60
[Huawei-GigabitEthernet0/0/21] quit
4、设置相应VLAN IF网关
[Huawei] interface Vlanif 10
[Huawei-Vlanif10] ip address 192.168.0.1 255.255.255.0
[Huawei-Vlanif10] quit
[Huawei] interface Vlanif 20
[Huawei-Vlanif20] ip address 192.168.1.1 255.255.255.0
[Huawei-Vlanif20] quit
[Huawei] interface Vlanif 30
[Huawei-Vlanif30] ip address 192.168.2.1 255.255.255.0
[Huawei-Vlanif30] quit
[Huawei] interface Vlanif 40
[Huawei-Vlanif40] ip address 192.168.3.1 255.255.255.0
[Huawei-Vlanif40] quit
[Huawei] interface Vlanif 50
[Huawei-Vlanif50] ip address 192.168.4.1 255.255.255.0
[Huawei-Vlanif50] quit
[Huawei] interface Vlanif 60
[Huawei-Vlanif60] ip address 192.168.5.1 255.255.255.0
[Huawei-Vlanif60] quit
5、A区交换机配置
<Huawei>System-view
[Huawei]vlan 20
[Huawei vlan20]quit
[Huawei] port-group group-member Eth0/0/1 to Eth0/0/21
[Huawei-If-range] port link-type access
[Huawei-If-range] port default vlan 20
[Huawei-If-range] quit
[Huawei]interface G0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 20
[Huawei-GigabitEthernet0/0/1] quit
A区摄像头地址配置为：192.168.1.3-254 255.255.255.0 192.168.1.1
6、B区交换机配置
<Huawei>System-view
[Huawei]vlan 30
[Huawei vlan30]quit
[Huawei] port-group group-member Eth0/0/1 to Eth0/0/21
[Huawei-If-range] port link-type access
[Huawei-If-range] port default vlan 30
[Huawei-If-range] quit
[Huawei]interface G0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 30
[Huawei-GigabitEthernet0/0/1] quit
B区摄像头地址配置为：192.168.2.3-254 255.255.255.0 192.168.2.1
7、C区D区E区以上类推即可，改相应的VLAN号即可。
方案（2）：A区与B区互相不能，只与管理区C区相通，C区可以互通AB区
以下是基于典型园区网架构的交换机配置方案，结合VLAN隔离与ACL策略实现访问控制需求：
一、网络架构规划
VLAN划分
A监控区：VLAN 10（网段：10.1.10.0/24）
B监控区：VLAN 20（网段：10.1.20.0/24）
C管理区：VLAN 30（网段：10.1.30.0/24）
核心交换机作为网关，启用三层路由功能。
访问规则
A区仅允许访问C区（禁止访问B区）
B区仅允许访问C区（禁止访问A区）
C区允许访问A/B区
逻辑拓扑：
[A区接入交换机]─(Trunk)─┐
├─[核心交换机]
[B区接入交换机]─(Trunk)─┘
[C区设备]───(Access VLAN30)─┘
二、核心交换机配置（华为/H3C通用）
// 1. 创建VLAN并配置网关，A监控区：VLAN 10（网段：10.1.10.0/24），网关10.1.10.1；
B监控区：VLAN 20（网段：10.1.20.0/24），网关10.1.20.1；
C管理区：VLAN 30（网段：10.1.30.0/24），网关10.1.30.1；
vlan batch 10 20 30
interface Vlanif10
ip address 10.1.10.1 255.255.255.0 #当进入某个vlanif ID号之后重新运行命令将覆盖原来设置重新使新的配置生效。
interface Vlanif20
ip address 10.1.20.1 255.255.255.0
interface Vlanif30
ip address 10.1.30.1 255.255.255.0
display interface vlanif 10 // 查看Vlanif10状态及参数
// 2. 配置接入端口（连接C区设备）
[Huawei] port-group group-member G0/0/1 to G0/0/4 #1-4号口为接入管理区设备，如硬盘录像机、管理电脑等。
[Huawei-If-range] port link-type access
[Huawei-If-range] port default vlan 30
[Huawei-If-range] quit
需要添加端口，则重新进入端口视图如需要添加11-15号端口加入VLAN30则操作如下：
[Huawei] port-group group-member G0/0/11 to G0/0/15 #选择端口范围。
[Huawei-If-range] port link-type access
[Huawei-If-range] port default vlan 30
[Huawei-If-range] quit
需要删除端口，则需要根据相应端口类型删除：
查看端口类型命令：display port vlan
按链路类型删除端口与VLAN的绑定
Access端口
[HUAWEI-GigabitEthernet0/0/1] undo port default vlan // 解除端口与VLAN的绑定 :ml-citation{ref="1,4" data="citationList"}
Trunk端口
[HUAWEI-GigabitEthernet0/0/1] undo port trunk allow-pass vlan 10 // 禁止VLAN 10通过该Trunk端口 :ml-citation{ref="1,6" data="citationList"}
Hybrid端口
[HUAWEI-GigabitEthernet0/0/1] undo port hybrid vlan 10 // 取消VLAN 10的标签/无标签配置
// 3. 配置Trunk端口（5号口连接A区接入交换机）
interface GigabitEthernet0/0/5
port link-type trunk
port trunk allow-pass vlan 10 30
// . 配置Trunk端口（9号口连接B区接入交换机）
interface GigabitEthernet0/0/9
port link-type trunk
port trunk allow-pass vlan 20 30
// 4. 配置ACL实现访问控制，规则名为abc，规则号为3000
acl name abc 3000
rule 5 deny ip source 10.1.10.0 0.0.0.255 destination 10.1.20.0 0.0.0.255 // 禁止A→B
rule 10 deny ip source 10.1.20.0 0.0.0.255 destination 10.1.10.0 0.0.0.255 // 禁止B→A
rule 15 permit ip source 10.1.10.0 0.0.0.255 destination 10.1.30.0 0.0.0.255 // 允许A→C
rule 20 permit ip source 10.1.20.0 0.0.0.255 destination 10.1.30.0 0.0.0.255 // 允许B→C
rule 25 permit ip source 10.1.30.0 0.0.0.255 destination any // 允许C→A/B
// 5. 应用ACL到VLAN接口
interface Vlanif10
traffic-filter inbound acl name abc // A区入方向过滤
interface Vlanif20
traffic-filter inbound acl name abc // B区入方向过滤
interface Vlanif30
traffic-filter inbound acl name abc // C区入方向过滤
Ctrl+Z进入用户视图，save 按y保存配置。
undo traffic-filter inbound acl name abc
三、A/B区接入交换机配置
// A区接入交换机（连接核心的端口配Trunk）
<Huawei>System-view
[Huawei]vlan 10
[Huawei vlan10]quit
[Huawei] port-group group-member Eth0/0/1 to Eth0/0/21
[Huawei-If-range] port link-type access
[Huawei-If-range] port default vlan 10
[Huawei-If-range] quit
[Huawei]interface G0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1] port trunk allow-pass vlan 10 30
[Huawei-GigabitEthernet0/0/1] quit
Ctrl+Z进入用户视图，save 按y保存配置。
// B区接入交换机（配置同理，VLAN改为20）
<Huawei>System-view
[Huawei]vlan 20
[Huawei vlan20]quit
[Huawei] port-group group-member Eth0/0/1 to Eth0/0/21
[Huawei-If-range] port link-type access
[Huawei-If-range] port default vlan 20
[Huawei-If-range] quit
[Huawei]interface G0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1] port trunk allow-pass vlan 20 30
[Huawei-GigabitEthernet0/0/1] quit
四、关键技术验证
VLAN隔离：A/B区属于不同VLAN，二层天然隔离79。
三层控制：ACL在核心网关过滤跨网段流量：
禁止规则：deny A↔B（规则5、10）
放行规则：permit A→C、B→C、C→any（规则15、20、25）811。
策略优先级：ACL规则按序号匹配（小序号优先），deny规则置于permit前避免误放行812。
测试命令：
A区设备 ping B区IP → 不通
C区设备 ping A/B区IP → 通
五、扩展建议
安全增强：在核心交换机启用dhcp snooping防私接设备36，开启stp root-protection防环路9。
高可用设计：若为双核心架构，需同步配置VRRP网关冗余及ACL策略1
（3）1000路监控IP规划，选VLAN的分析必要性。
为什么不能用一个网段？
想象一下，1000户人家共用同一套门牌号系统，快递员送件时将如何应对？同样，IP冲突、故障排查难、广播风暴等问题将频繁出现。
4步搞定1000路监控IP规划
核心工具：一台三层交换机，划分5个VLAN（虚拟局域网）。
VLAN10 IP范围：192.168.0.1~192.168.0.254，子网掩码：255.255.255.0，容纳254个设备，专供A区摄像头。
VLAN20 IP范围：192.168.1.1~192.168.1.254，子网掩码：255.255.255.0，覆盖B区，独立管理不干扰。
VLAN30、VLAN40、VLAN50同理划分，分别管理C区、D区、E区。总容量：5*254=1270个IP，完美适配1000路监控！
为什么不建议改子网掩码？
有人提出：“直接改子网掩码为255.255.252.0，一个网段就能塞下1000个IP！”看似省事，实则隐患重重：全员大杂烩、广播风暴、DHCP陷阱等问题将层出不穷。
运维效率翻倍的3个技巧
IP分段命名：按区域标记（如A区-001~254），台账清晰易查。
定期IP扫描：用工具批量Ping检测，故障设备无处遁形。
预留扩展空间：每个VLAN预留少量IP，应对临时新增需求。
总结
大型监控与园区项目，IP规划是命脉！250点位是红线：超量必分VLAN！6个网段稳如磐石：给录像机一个网段，这样交换机设置好，都能访问各网段，而前端摄像机只能访问本网段设备。
